Przetwornica solarna ECO SOLAR BOOST MPPT-3000

Przetwornica Solarna ECO Solar Boost MPPT-3000 3kW

Przetwornica ECO Solar Boost MPPT-3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.
Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Schemat instalacji



Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy.
Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

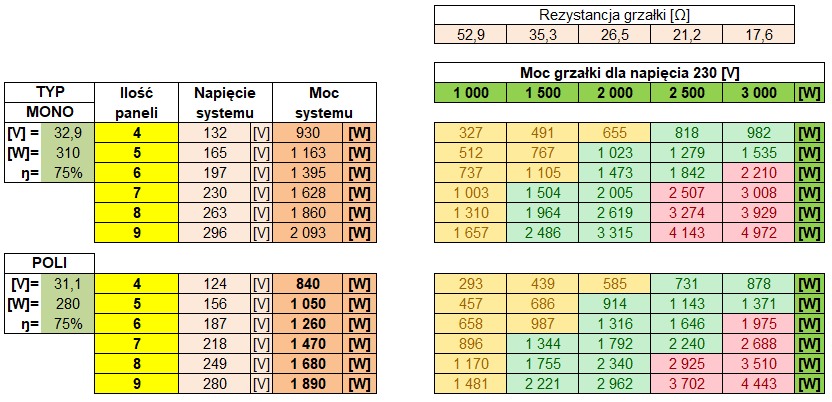

W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu PV do grzania wody.




Jak widać realna moc grzałek 230V mocno zależna jest od napięcia systemu PV, kolorem zielonym oznaczone są grzałki optymalne, pomarańczowym zbyt słabe, czerwonym zbyt mocne.

Napięcie wyjściowe z przetwornicy maprzebieg prostokątny, dodatkowo poziom napięcia wyjściowego jest uzależnony od napięcia wejściowego. Dla przykładu, jeżeli napięcie wejściowe jest na poziomie 150V to na wyjściu jest ok 140V, 200V -> 190V, 260V -> 250V, 330V -> 320V (niewiele niższe od napięcia wejściowego DC). Warto o tym pamiętać.




* Szarym kolorem zaznaczono moce będące poza zakresem pracy urządzenia.

Z tabeli można skorzystać na dwa sposoby:

• obliczyć realną mocy grzałki w układzie;
• dobrać grzałkę do istniejącej instalacji PV.

1. Znając napięcie robocze (Vmp) układu szeregowego (lewa kolumna) oraz moc zainstalowanej w bojlerze grzałki (górny rząd) dowiemy się jaka faktyczna moc wydzieli się na grzałce. Przykład: napięcie paneli (Vmp) 170V i grzałka 3000W = faktyczna moc 1639W

2. Znając napięcie robocze (Vmp) układu szeregowego (lewa kolumna) oraz wiedząc jaką moc chcemy uzyskać (tabela) dowiemy się jaką grzałkę należy zainstalować (górny rząd). Przykład: napięcie paneli (Vmp) 200V oraz oczekiwana moc 3000W – należy zainstalować grzałkę 4000W.


Napięcie obwodu otwartego (Voc, jest ono wyższe o kilka V od napięcia Vmp) nie jest wykorzystywane do wyliczeń. Należy jednak zwrócić szczególną uwagę na to, aby wartość napięcia nie przekroczyła dopuszczalnego napięcia pracy inwertera tj.: 350V.
Zeuwagi na zmienność napięcia paneli względem temperatury należy przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%.
Oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.

• Napięcie wejściowe [VDC]:     120 do 350 (VDC)
• Napięcie wyjściowe [VAC]:     120 do 350 (VAC)
• Moc maksymalna:     3 kW
• Funkcja MPPT:     TAK
• Połączenie paneli PV:     szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu:     modyfikowany sinus
• Wyjście VAC Nr 1:     priorytetowe
• Wyjście VAC Nr 2:     Zależne *
• Zabezpieczenie pod/nadnapięciowe:     TAK
• Zabezpieczenie termiczne:     TAK
• Zabezpieczenie przeciążeniowe:     TAK
• Temperatura pracy:    -25°C ~ +55°C
• Sprawność:    >94%
• Chłodzenie:     Aktywne
• Złącze zasilania:     Złącze śrubowe M6
• Gniazdo wyjściowe 230V:     2 x E (z bolcem)
• Obudowa:     Aluminium
• Stopień ochrony (IP):     IP21
• Wymiary LxWxH [mm]:     290x190x80
• Waga [kg]:     2.4 kg
